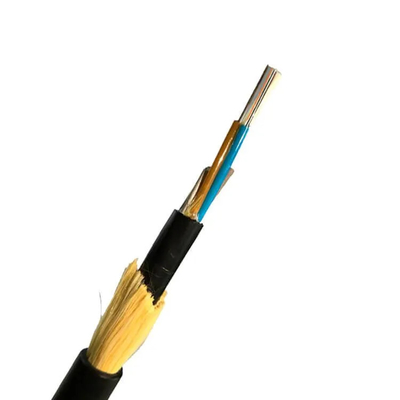

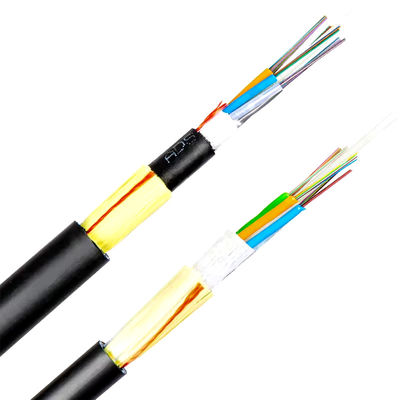

Excelente Tensile ADSS Fibra Óptica Cabo 12-144 Núcleo Single Double Jacket para comunicação de rede
Comunicação em rede ADSS Fibra Óptica
,Excelente Tensile ADSS Fibra Óptica
Descrição
Este cabo "All Dielectric Self-Supporting (ADSS) " é concebido para aplicações de auto-sustentamento a curta, média e longa distância.O cabo ADSS fornece um método de implantação rápido e económico para os operadores de televisão por caboÉ adequado para sistemas de transmissão de energia em condições de média e curta extensão e terreno complexo, como rios, montanhas, etc. Explicação
O cabo é constituído por 5 a 36 feixes com tubos ou enchimentos, enrolados até três camadas em torno do reforço central e fixados com uma bainha externa de PE. Cada tubo contém de 6 a 12 fibras.Todas as fibras centrais são preenchidas com cola à prova d'águaO preenchimento pode ser utilizado para manter a forma do cabo.
A fita inflamavel é enrolada em torno do núcleo do cabo em espiral.A bainha exterior envolve firmemente uma camada de fios de aramidaO invólucro do cabo inclui um invólucro interno de polietileno opcional e um invólucro externo de polietileno ou AT (antiderrapante).se utilizar o material da bainha exterior AT,Com a bainha externa AT, a força máxima do campo elétrico no ponto de trabalho pode atingir 35KV. Para aplicações de longa distância, pode ser considerado um projeto de bainha de duas camadas.Fios de puxa opcionais podem ser colocados sob a camada de bainha para facilitar a remoção.
Parâmetros físicos
| Duração | Gelo+Vento: 0 mm+35 m/s | Gelo+Vento:12mm+30m/sec | ||||||
|---|---|---|---|---|---|---|---|---|
| O.D. do cabo ((mm/in) | Peso do cabo (kg/km) / ((lb/kft) | Max.Tensão de trabalho ((N/lb) | Max.Sag ((%) | O.D. do cabo ((mm/in) | Peso do cabo (kg/km) / ((lb/kft) | Max.Tensão de trabalho ((N/lb) | Max.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | Outros produtos | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* A tabela acima não abrange todos os tipos disponíveis. Outros cabos ADSS podem ser fabricados a pedido do cliente de acordo com diferentes espaços e ambientes de inclinação.
| Radius mínimo de curvatura: | Carga de compressão máxima: | 4000N | |
| Em instalação: | 20×OD | Impacto repetido: | 4.4 N.m (J) |
| Durante a operação | 10×OD para cabos não blindados | Torção: | 180×10 vezes, 125×OD |
| 20×OD para cabos blindados | Flexão cíclica: | 100 ciclos | |
| Intervalo de temperatura: | |||
| Intervalo de temperatura de funcionamento: | -40°C ((-40°F) a +70°C ((+158°F) | Resistência ao esmagamento: | 263N/cm (1250lb/in) |
| Intervalo de temperatura de armazenamento: | -50°C ((-58°F) a +70°C ((+158°F) |
