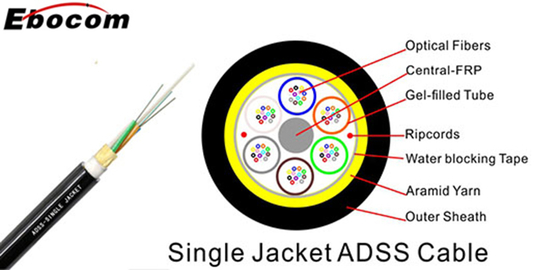

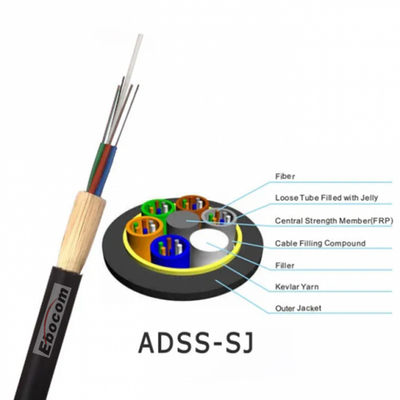

Todos os cabos de fibra óptica autossustentáveis de dieléctricos de jaqueta única ADSS 12 24 48 núcleo para comunicação
Núcleo do cabo de fibra ótica 48 de ADSS
,Cabos de fibra dieléctrica auto-suportados
,cabo de comunicação ADSS de jaqueta única
Descrição
Características
Totalmente Dielétrico:
Composto inteiramente por materiais isolantes não metálicos, o que impede a passagem de corrente elétrica pelo cabo e o torna seguro para uso próximo a linhas de alta voltagem.
Autossustentado:
A estrutura interna do cabo fornece resistência mecânica suficiente para suportar seu próprio peso e cargas externas, eliminando a necessidade de um fio de suporte metálico separado.
Bloqueio de Água:
Os tubos soltos dentro do cabo são preenchidos com um gel de bloqueio de água para proteger as fibras ópticas da umidade e garantir um desempenho estável.
Encordoamento SZ:
Os tubos de fibra óptica são oscilados reversamente (ou encordoados em SZ) dentro do cabo, o que fornece folga para facilitar o acesso em vão e protege as fibras de tensões de instalação e condições ambientais.
Alta Resistência:
Os cabos ADSS incorporam elementos de reforço, como fios de aramida, para fornecer a alta resistência mecânica necessária para longos vãos e aplicações aéreas exigentes.
Jaqueta Resistente a Trilhas:
Para instalação em campos elétricos, uma jaqueta externa de polietileno (TRPE) resistente a trilhas especializada está disponível para evitar erosão e danos por arco seco.
Parâmetros Físicos
| Vão (m) | Gelo+Vento:0mm+35m/s | Gelo+Vento:12mm+30m/s | ||||||
|---|---|---|---|---|---|---|---|---|
| Diâmetro Externo do Cabo (mm/pol) | Peso do Cabo (kg/km)/(lb/kft) | Tensão Máxima de Trabalho (N/lb) | Máx. Queda (%) | Diâmetro Externo do Cabo (mm/pol) | Peso do Cabo (kg/km)/(lb/kft) | Tensão Máxima de Trabalho (N/lb) | Máx. Queda (%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* A tabela acima não cobre todos os tipos disponíveis. Outros cabos ADSS podem ser fabricados mediante solicitação do cliente, de acordo com diferentes ambientes de vão e queda.
| Raio de Curvatura Mínimo: | Carga de Compressão Máxima: | 4000N | |
| Durante a instalação: | 20×DE | Impacto Repetido: | 4.4 N.m (J) |
| Durante a operação | 10×DE para cabos não blindados | Torção: | 180×10 vezes, 125×DE |
| 20×DE para cabos blindados | Flexão Cíclica: | 100 ciclos | |
| Faixa de Temperatura: | |||
| Faixa de Temperatura de Operação: | -40℃(-40℉) a +70℃(+158℉) | Resistência à Compressão: | 263N/cm (1250lb/pol) |
| Faixa de Temperatura de Armazenamento: | -50℃(-58℉) a +70℃(+158℉) |
