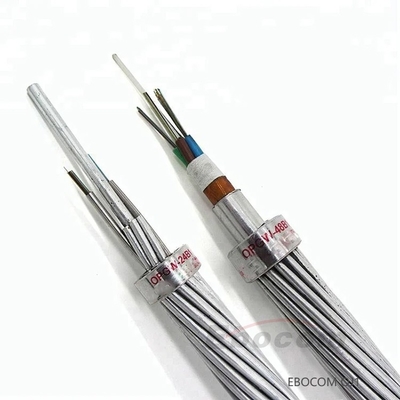

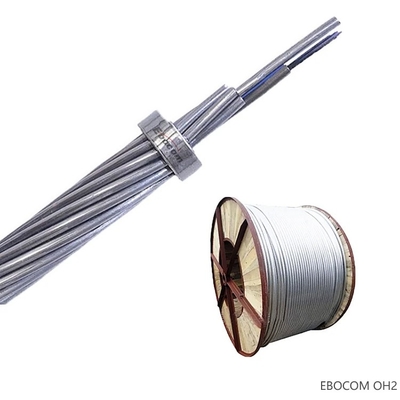

OPGW cabo de fibra óptica elétrico composto de baixa tensão composto de baixa tensão tubo central de fio de terra elétrico
Cabos de fibra óptica OPGW compostos

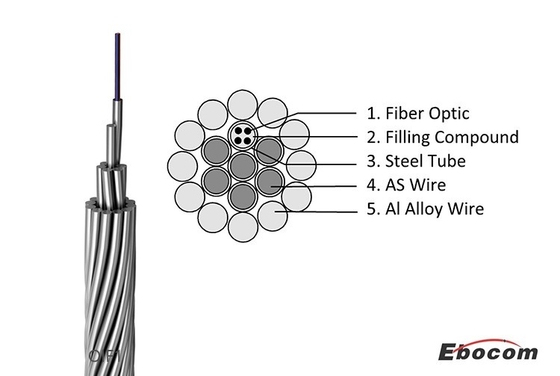

A fibra óptica é colocada vagamente num tubo de aço inoxidável selado e bloqueador de água e preenchida com pasta de cabo bloqueador de água.o tubo de aço fornece proteção para a fibra óptica durante o trabalho e isolamentoA camada de alumínio no exterior do tubo é opcional.com uma largura de 0,01 mm ou mais, mas não superior a 1 mm,Os fios de aço revestidos de alumínio são distribuídos em forma trapezoidal no indivíduo leve ao redor para formar uma estrutura compacta.O fio fornece resistência mecânica para resistir a condições de instalação e funcionamento adversas e, quando em condições de curto-circuito, controla o aumento da temperatura para a condutividade.
OPGWCaracterísticas dos cabos de fibra:
- A camada de blindagem do cabo óptico OPGW possui boas características de resistência mecânica, pelo que a fibra óptica pode ser bem protegida contra a abrasão e o esforço de tração,assegurar que a fibra óptica não seja danificada por forças externas.
- A camada de blindagem do cabo óptico OPGW tem um bom desempenho de descarga anti-relâmpago e capacidade de sobrecarga de corrente de curto-circuito.A fibra óptica ainda pode funcionar normalmente sob a condição de relâmpago e sobrecarga de corrente de curto-circuito.
- O cabo óptico OPGW pode ser instalado diretamente como um fio de terra aéreo no ponto de suspensão do fio de terra de um poste de energia com qualquer envergadura.
- O diâmetro do cabo é pequeno e o peso é leve, o que não irá trazer uma grande carga extra para a torre; a temperatura de funcionamento é -40 ̊+70°C
Aplicação:
- Para as linhas de alta tensão superiores a 110 kV, o comprimento é relativamente grande (geralmente superior a 250 m);
- É fácil de manter e é fácil resolver o problema da travessia de linha, e suas características mecânicas podem atender aos requisitos de grande extensão de linha;
- A camada externa de OPGW é uma blindagem metálica, que não tem efeito sobre a corrosão e degradação eléctrica de alta tensão;
- O OPGW deve ser desligado durante a construção e a perda de interrupção de energia é relativamente grande, pelo que o OPGW deve ser utilizado em novas linhas de alta tensão acima de 110 kV.
MNão.TecnicalPArâmetros:
| Modelo | Secção transversal do cabo óptico | Força de ruptura nominal (kn) | Diâmetro do cabo (mm) | Peso (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
Perfil da empresa:
Shandong Yibo Optronics Technology Co., Ltd. (Ebocom®), estabelecida em 2012, está localizada na bela cidade da primavera
É uma empresa de alta tecnologia que se concentra na investigação e desenvolvimento, produção, vendas e serviços de cabos ópticos e equipamentos de comunicação.A Ebocom® está empenhada na investigação, desenvolvimento e aplicação de produtos de cabos ópticos e comunicações
Os nossos produtos incluem vários tipos de cabos ópticos (cabelas ópticas para exterior/interior, ADSS, OPGW, mineração
cabos, cabos FTTH, cordões de ligação e pigtails) bem como conectores, acessórios e
Equipamento amplamente utilizado em operadores de telecomunicações, centros de dados, redes empresariais e outras comunicações
Os produtos aplicam rigorosamente as normas nacionais e obtiveram a certificação ISO9001, ISO14001, ISO45001, ISO50001, TLC,e certificação de acesso à rede da Administração Nacional de Radio e TelevisãoA Ebocom® concentra-se na inovação em P&D e busca constantemente avanços tecnológicos para atender às necessidades em mudança.
A empresa introduz ativamente equipamentos de produção e de inspecção estrangeiros avançados (equipamento de coloração de fibra óptica, equipamento de revestimento secundário,Equipamento de produção de tubos de unidade OPGW, detectores de fibra óptica de precisão), e absorve a tecnologia de processo nacional e estrangeira avançada para garantir a alta qualidade e fiabilidade dos produtos.A fim de assegurar ainda mais a qualidade dos produtos, a empresa estabeleceu um sistema de gestão rigoroso e verifica cada etapa do processo de produção em todos os níveis.A Ebocom® ganhou muitos prémios, tais como "Empresa de Alta Tecnologia", "Empresa Gazelle", "Empresa Especializada Especial Nova Empresa especializada e sofisticada", "Empresa de Inovação de Excelência em Gestão da Província de Shandong","Unidade de Crédito AAA"., "Unidade que cumpre o contrato e é creditável", etc.
