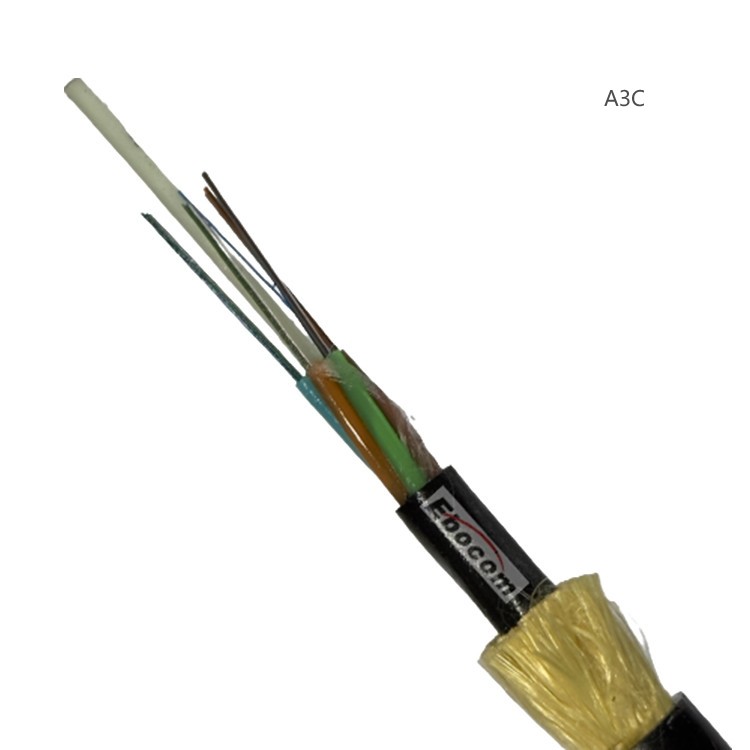

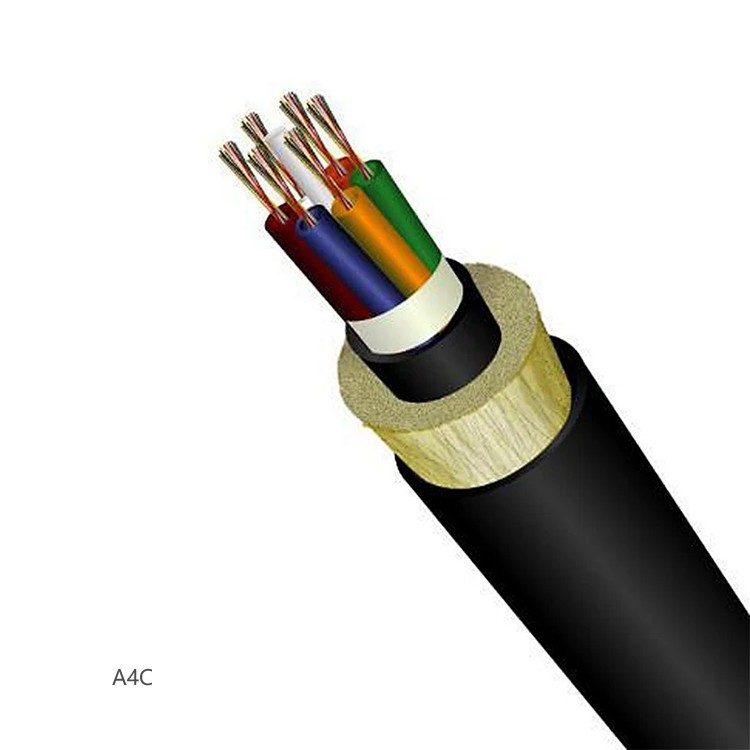

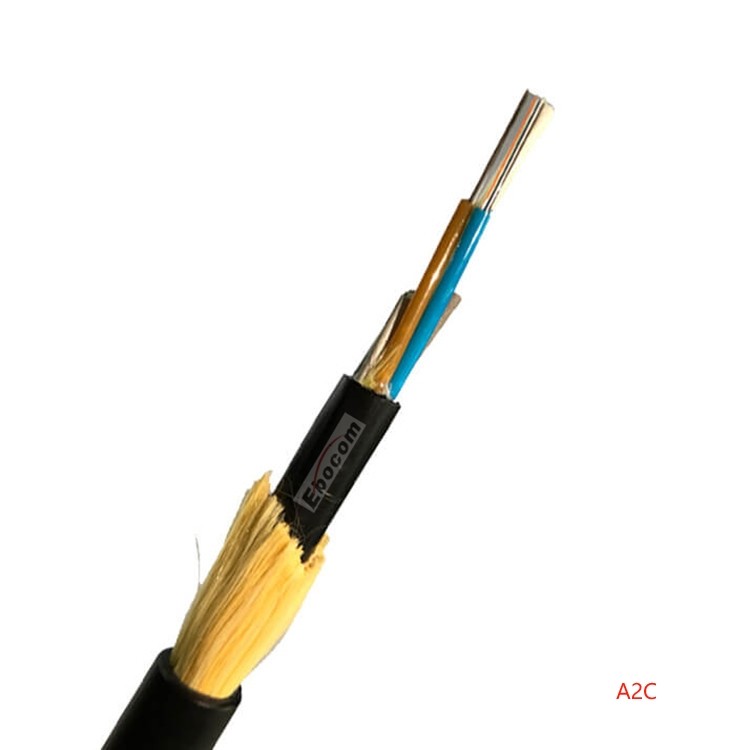

Cabos de fibra óptica ADSS de camada
Cabos de fibra óptica ADSS

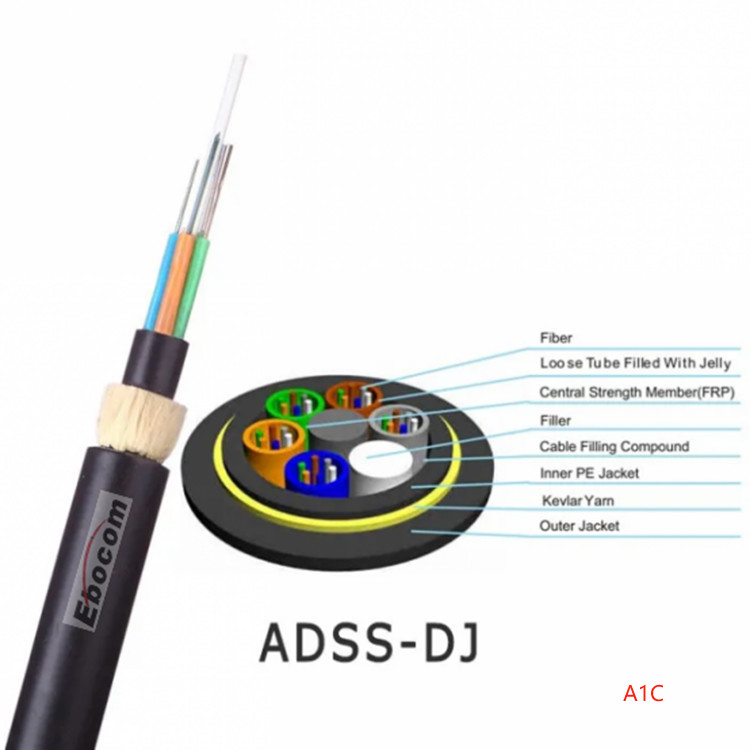

A fibra óptica e a pomada de bloqueio de água no cabo óptico ADSS em camada são adicionadas ao tubo solto da fibra ao mesmo tempo,e, em seguida, diferentes tubos soltos são enrolados no membro de resistência central (geralmente FRP)Fios de aramida, acabados por extrusão de poliéster ou de poliésterO tubo solto do cabo de fibra óptica ADSS desta estrutura e a pomada de enchimento do membro de resistência central são totalmente torcidos juntos para garantir seu desempenho à prova d'água, e existem várias medidas de pressão antilateral de acordo com diferentes requisitos.
Características do cabo de fibra óptica ADSS:
- O cabo de fibra óptica ADSS pode ser montado sem energia;
- Peso leve, pequeno diâmetro do cabo, pequena carga na torre;
- Grande comprimento, até 1200 metros;
- Adotar revestimento de polietileno, que tem boa resistência à corrosão elétrica;
- Estrutura não metálica, protecção contra raios;
- Fibra de aramida importada, bom desempenho de tração e desempenho de temperatura, adequado para condições climáticas adversas no norte;
- Longa vida, a vida útil pode chegar a 30 anos.
Métodos de postura múltiplos:
Adequado para várias ocasiões, tais como sobrecarga, enterro direto, oleoduto, submarino, etc., o excesso de comprimento é melhor controlado e o número de núcleos é grande.
Performance mecânica:
| Ponto | Unidade | Especificações | ||||||||||||
| Contagem de fibras | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38 ~ 48 | 38 ~ 48 | 50 a 60 | 62 ~ 72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Peso do cabo | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Espasão | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| SED | CN | 1.5 | ||||||||||||
| MAT | CN | 4 | ||||||||||||
| RTS | CN | 10 | ||||||||||||
| Min. raio de curvatura (dinâmico) | mm | 20D | ||||||||||||
| Min. raio de curvatura (estático) | mm | 10D | ||||||||||||
| Instalação de resistência à tração | N | 1350 | ||||||||||||
| Temperatura de funcionamento | °C | -40~+70 | ||||||||||||
| Temperatura de armazenamento | °C | -40~+60 | ||||||||||||
| Temperatura de instalação | °C | 15 | ||||||||||||
| Instalação da velocidade do vento | m/s | 0 | ||||||||||||
| Temperatura máxima, velocidade do vento | °C | 5 | ||||||||||||
| Velocidade máxima do vento | m/s | 25 | ||||||||||||
| Temperatura máxima. | °C | - 5 | ||||||||||||
| Velocidade do vento no máximo. | m/s | 10 | ||||||||||||
| Espessura da cobertura de gelo | mm | 5 | ||||||||||||
| Instalação de Sag | % | 1.86 | ||||||||||||
Parâmetro do cabo:
| Ponto | Especificações | |||||||||||||
| Contagem de fibras | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38 ~ 48 | 38 ~ 48 | 50 a 60 | 62 ~ 72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Contagem de tubos soltos | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Contagem de preenchimento | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Fibras de revestimento coloridas | Diâmetro externo | 245 ± 10 μm | ||||||||||||
| Cores | Azul, laranja, verde, castanho, cinza, branco, vermelho, preto, amarelo, roxo, rosa, turquesa | |||||||||||||
| | Diâmetro externo | 20,0 ± 0,1 mm | ||||||||||||
| Materiais | PBT | |||||||||||||
| Cores | Azul, laranja, verde, castanho, cinza, branco, vermelho, preto, amarelo, roxo, rosa, turquesa | |||||||||||||
| Composto de enchimento (tubo) | Gelatina tixotrópica | |||||||||||||
| | Material do elemento de resistência central | FRP | ||||||||||||
| Diâmetro do membro de força central | 2.2 mm2 | |||||||||||||
| Fios de aramida | ||||||||||||||
| Seção de fios de aramida | 4.6 mm2 | |||||||||||||
| Bloqueio de água | fita adesiva/ material inflável | |||||||||||||
| | Espessura | 2.0 mm | ||||||||||||
| Diâmetro | 9.5 mm | 9.5 mm | 9.5 mm | 9.8mm | 9.8mm | 10 mm | 10.5 mm | 11.5 mm | 12 mm | 12.5 mm | 13.5 mm | 14 mm | 14.5 mm | |
| Materiais | PE/AT | |||||||||||||
| Cores | Negro | |||||||||||||
