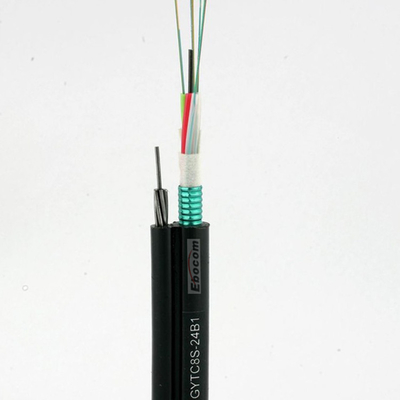

GYTC8S figura 8 red suelta multi del solo modo del tubo G652D da autoajuda da base do cabo de fibra óptica 2-14
GYTC8S figura 8 suelta vermelha
Descrição
GYTC8S cabo de fibra óptica, a estrutura do cabo é feita de plástico de alto módulo embalado com tubo solto composto à prova d'água, de fibra óptica de modo único e multimodo,linha de suspensão reforçada com metal, revestimento de cimento de aço-PE de cabo de comunicação exterior de tubo solto e torcido autoportante.O núcleo de cabo circular compacto é composto por uma manga solta (junta de embalagem) e um núcleo reforçado no centro, e a lacuna do núcleo do cabo é preenchida com um composto de bloqueio de água.e o núcleo do cabo é revestido longitudinalmente com uma tira de aço revestida de plástico
Principais características
* Controle preciso do comprimento adicional da fibra para assegurar uma boa resistência à tração e características de protecção do ambiente do cabo.
* A fita de aço revestida de plástico de dois lados proporciona uma excelente resistência à humidade e à compressão lateral.
* O fio de aço galvanizado garante a resistência à tração necessária para a instalação de cabos autoportantes.
* O cabo é adequado para cabos aéreos autoportantes com um comprimento igual ou inferior a 100 m, permitindo uma construção mais eficiente e poupando linhas de suspensão e cabos.
Área de aplicação
Este produto é adequado para comunicações de longa distância e dentro do escritório.
Especificações da fibra:
| Parâmetro técnico da fibra óptica monomodo G.652D (B1.3) | |||
| Características | Condições | Valores especificados | Unidades |
| Características ópticas | |||
| Diâmetro do campo de modo (MFD) | 1310 nm 1550 nm |
9.2±0.4 10.4±0.8 |
μm μm |
| comprimento de onda de corte (λcc) | ≤ 1260 | nm | |
| Coeficiente de atenuação | 1310 nm 1383 nm 1550 nm |
< 0.35 < 0.35 < 0.22 |
dB/km dB/km dB/km |
| Perda de curvatura macro | φ75 mm, 100 círculos, a 1550 nm | ≤ 0.1 | dB |
| Não-uniformidade de atenuação | ≤ 0.05 | dB | |
| Coeficiente de dispersão | 1288~1339 nm 1271 ~ 1360 nm 1550 nm |
≤ 3.5 ≤ 53 ≤ 18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| comprimento de onda de dispersão zero | 1300~1324 | nm | |
| Inclinação de dispersão máxima zero | ≤ 0.093 | PS/(nm2.km) | |
| Índice de refração do grupo (valor típico) | 1310 nm 1550 nm |
1.466 1.467 |
|
| Características geométricas | |||
| Diâmetro do revestimento | 125.0±1.0 | μm | |
| Erro de concentricidade do núcleo/revestimento | ≤ 0.8 | μm | |
| Não circularidade do revestimento | ≤ 1.0 | % | |
| Diâmetro do revestimento | 245.0±10 | μm | |
| Erro de concentricidade do revestimento/revestimento | ≤ 12.0 | μm | |
| Revestimento não circular | ≤ 8 | % | |
| Diâmetro do revestimento colorido | 250.0±15 | μm | |
| Características mecânicas | |||
| Curling (rádio) | ≥ 4 | m | |
| Estresse de prova | > 069 | GPA | |
| Força da tira de revestimento | Valor médio Valor máximo |
1.0-5.0 1.3-8.9 |
N N |
| Parâmetro de suscetibilidade à corrosão por esforço dinâmico (nd valor) | ≥ 20 | ||
